PT-174 Revell 1/72
Foruma dön · Sayfa 7/8zebra kamuflajları
bu da zebra kamuflajlı modeli
devam edelim:)
Armorama eþrafýndan Shaun Symonds beyefendi ki aynı botu (174) 1/35 ölçekte imal etmiştir ile kendi botumun başlangıç tarihinden itibaren tadilatlara yönelik yaptığımız istiþareler kamuflaj konusunda çýkmaza doğru giderken devreye giren PT Consulting Naval Historical Research organizasyonundan Sayın T. Garth Connelly’nin yönlerdirmesiyle konu üzerine araştırma yapan Will Day ve Alex Johnson beyefendilerin yardımıyla toparlanan dökümanlara istinaden boyama aşamasına geçebildim. Adapter şemasına sahip botların çoğunun dökümanýný bu vesileyle inceleyip 174’ün boya şemasını çıkardım. Bu vesileyle piyasada satılan bu botlara yönelik hazır maske ve dekallerin gerçeği yansýtmadýðýný keza baz olarak ELCO standart şeması adıyla internette bulunabilen profile uygun olarak üretildiklerini gördüm. Kısacası bu maske ve dekal setleriyle ancak tersane tanıtım modeli yapabilirsiniz, keza birebir operasyonel bir botu yapmanız pek mümkün değildir. Aynı araştırma esnasında öğrendiklerimin ışığında mevcut fotoğraflardan şemayı vektörel bazda çizmeye karar verdim. Bu bilgilerin bir kısmı; siyah beyaz oranı, kullanılan açılar, şeritlerin birbirlerine oranları gibi detayları içermekte.

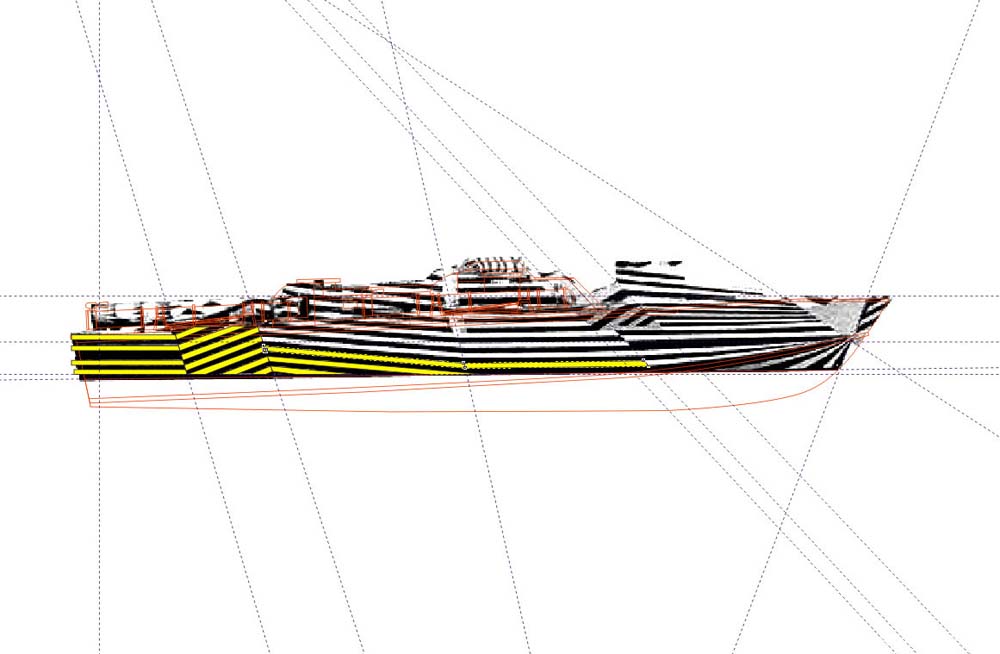

Şemayı çizmek için ilk olarak vector bazlı bir grafik programında teknik çizimleri baz alarak ELCO 80’nin genel hatlarını çizdim. Bu çizimi mevcut fotoğrafın üstüne oturtup fotoğrafla oynamak suretiyle objektiften oluşan açıları, perspektifi ve dönmeleri düzelttim. Kamuflajın kırılma noktalarını belirleyip yerleştirdiğim rehber çizgilere dayanarak vektörel olarak şemayı oluşturdum.

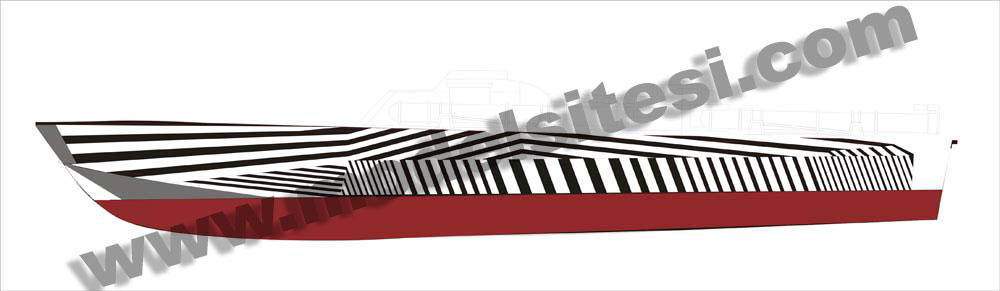

174’ün iskele tarafının profili;
Sancak ve iskele tarafının adapter şemasının negatifi;

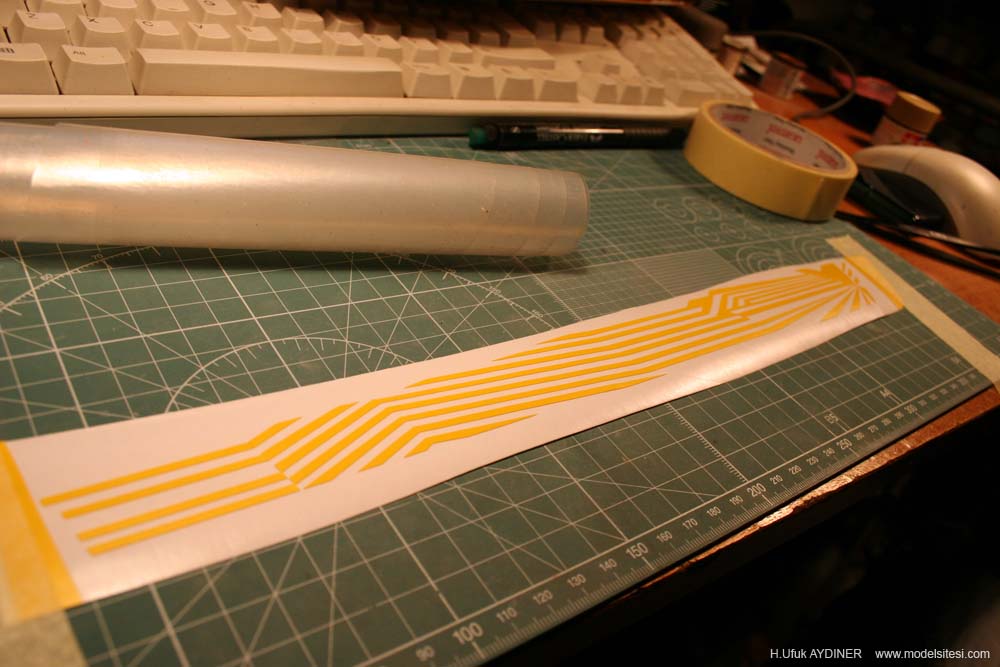

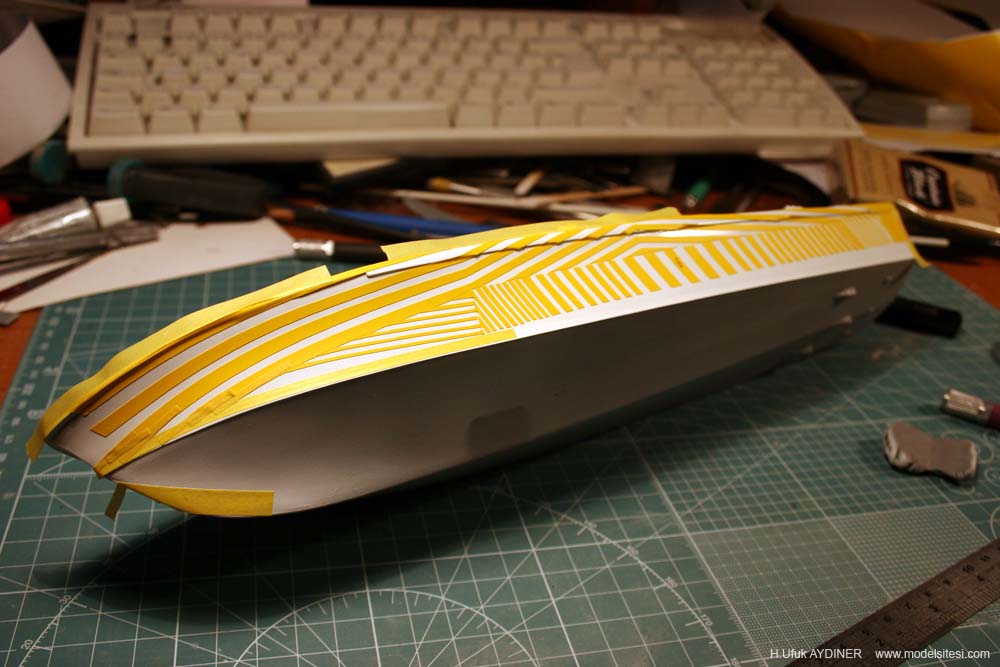

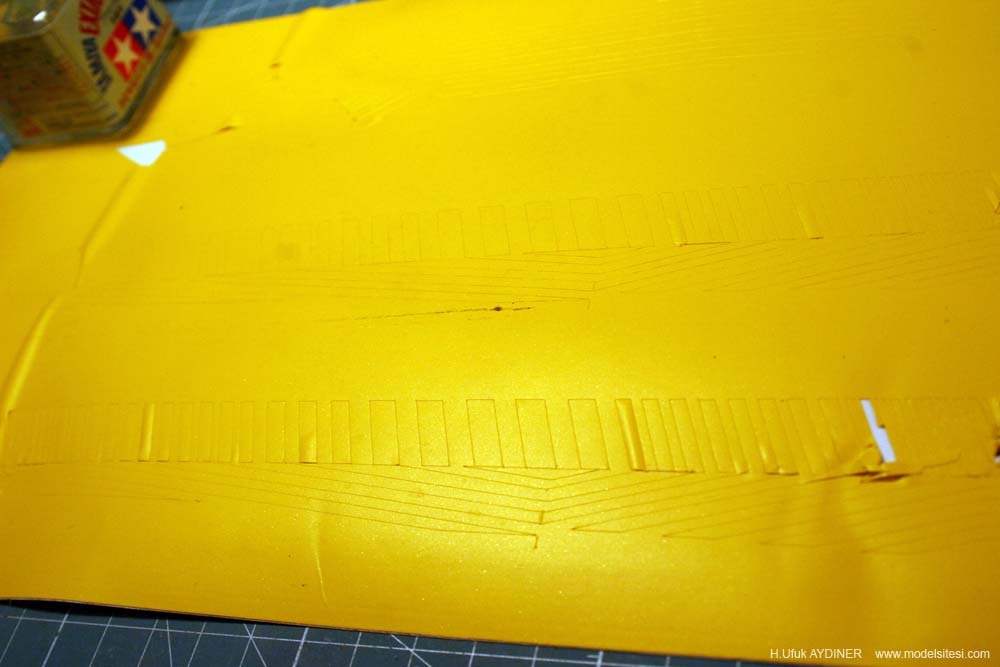

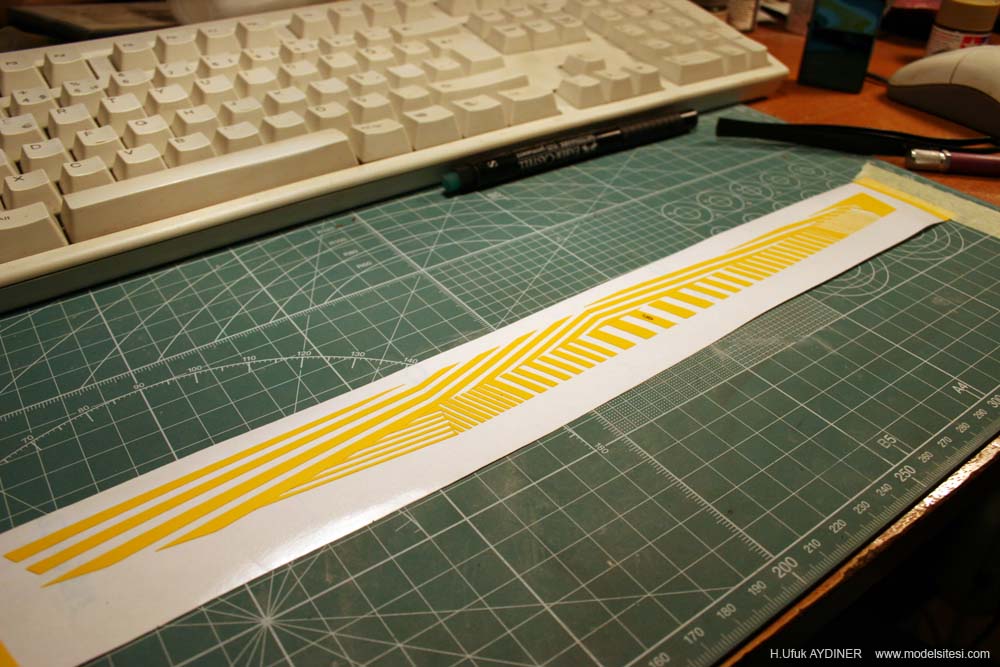

Beyazı maskelemek için gerekli olan folyoyu bütünden temizledim.

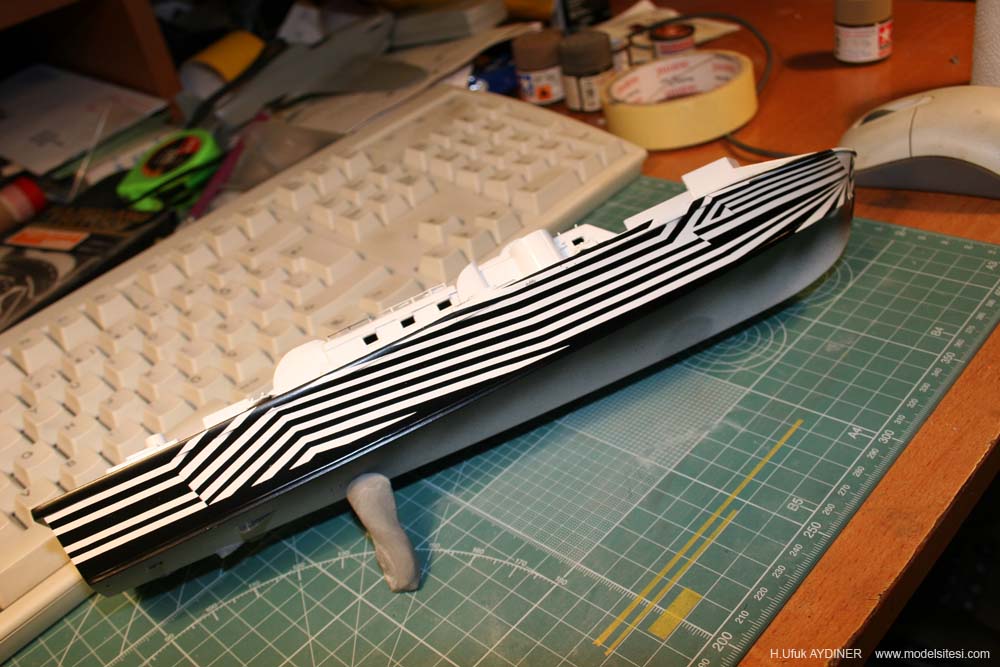

İçine çok az gri katılmış Tamiya X-18 yarı parlak siyahla açıkta kalan yerleri boyadım. Boyarken dikine şeritler şeklinde boyayı atmaya özen gösterip heryeri tam siyah şeklinde kapasýn diye ekstra uğraşmadım, keza ilerleyen aşamalarda renk soldurma işlemi uygulamayı planlamaktayım.

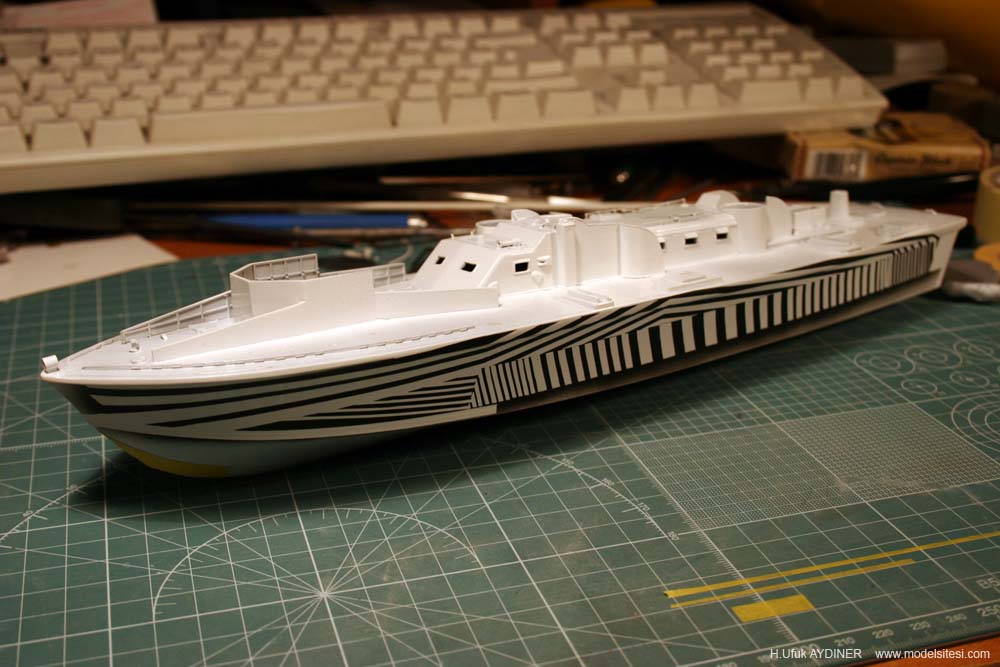

Aynı işlemi sancak tarafına da uyguladım. Böylelikle boyamanın temel aşaması bitti. Kaçakları rötuþladýktan ve “Counter shade grey”i uyguladıktan sonra bu þemanýn hatlarını üst yapıda devam ettireceðim.
:))
Ahanda ben de cozuttum :)
Ufuk ne yaptın gene yaa....E hadi devam , madem başladın:)
copilot_clumsy
Kendimi bir anda He-Man' in kýzkardeþini konu eden çizgi filmdeki (Shela idi galiba) þu kötü karakterli, kırmızı pelerinli adam gibi hissettim. Adamın kafası allak bullak olunca cozutup kulaklardan duman salýyordu.
Ahanda ben de cozuttum :)
Hordak.
