F-15dj
Foruma dön · Sayfa 1/4Bu arada, modelin yapim asamalarini Ihmpmuk'un forumlarinda yaziyorum. Umarim bu soruyu burda sorarak bir sorun yaratmiyorumdur (iki site icin de). Dusuncem teknik zorluklari sizlerden yardim alarak burda cozumlemek, yapim asamalarini diger forumda vermek. Ilginiz icin tesekkur ederim.
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3382.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3383.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3385.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3386.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3387.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3388.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3389.JPG]
Sanırım kanadın gövde ile birleştiği yerdeki çizgiyi biraz daha tesviye edip kaybetmeniz daha doğru olacaktır. Bu kadar uğraşıyorken orasının demiş olduğum gibi olması gerekir diye düşünüyorum.
Bir de havaalýklarýnýn gövde uzantýsýna birleştiği yerin uç kısımlarında macun kullanıp kapatmanýza gerek yok, zira havalaýðý yukarı-aşağı hareket ettiği için detay çizgisi olabilir. Belki o kısımlara çizgi çekebilirsiniz. Fotoğraflarda hareketli olan kısma bakıp neresi olduğunu anlayabilirsiniz.
Perçin olayı güzel olmuş, yapılası bir olay.
Metalik boyanıp beliren tesviye hataları ilerisi için bir haber niteliği taşıyor olabilir.
İyi maketler!
[Harici görsel; otomatik yüklenmez: http://www.aircraftresourcecenter.com/AWA1/501-600/walk563_F-15J_Kerr/06.jpg]
[Harici görsel; otomatik yüklenmez: http://www.aircraftresourcecenter.com/AWA1/501-600/walk563_F-15J_Kerr/01.jpg]
Bu arada topnamlusuna da benim E modelinde yaptığımı yapabilirseniz sorununuz çözülür.
[Harici görsel; otomatik yüklenmez: http://www.aircraftresourcecenter.com/AWA1/501-600/walk563_F-15J_Kerr/05.jpg]
[Harici görsel; otomatik yüklenmez: http://www.aircraftresourcecenter.com/AWA1/301-400/walk336_F-15/images_Bryan_Ribbans/pic01.jpeg]
Kaynak: Aircraft Resource Center
Alttaki fotoğrafta netten bir yerlerden, Kanat gövde bağlantısını göstermesi açısından.
[Harici görsel; otomatik yüklenmez: http://lh3.ggpht.com/_IAG2vA3AQeY/R72HCANZENI/AAAAAAAAJEE/X58zZUHV0OI/DSC00042.jpg]
Bilgilendirebilirseniz sevinirim.
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/2915217854_978c0a12d6_o.jpg]
Model cok guzel yapildigi icin ben de onu ornek aliyorum yapim teknigimi gelistirebilmek icin. Acaba oyle bir parcanin olmamasi mi gerekiyordu?
Mudahelerden sonra Surfacer 1200 ile biraz astar attim. Ilk defa surfacer kullaniyorum biraz elim alissin istedim. O kadar ugrasmama ragmen tesviyeler bekledigim gibi olmadi. Bir de percin detaylarini tekrar acayim derken biraz bozdum. Bir de dikey stablerin arkalarina dogru ikiser cizgi iniyor. Sanki cizgiler birbirlerinin devami olacakmis gibi geliyor ama parca ustunde ne varsa onlari rescribe ettim ve dikmeleri dogru yere yapistirdigimi dusunuyorum. Cizgilerde neden bir kayiklik var bilemiyorum. O da yetmezmis gibi bir tanesi hafif egimli olmus :( Simdi herseyi sifirdan yapip yapmama arasinda bir ikilemdeyim. Belki bu modelde 'oldugu kadar' deyip bir sonraki asamalara gecerim. Ne diyorsunuz? Dikmeler yapismis haldeyken panel cizgisi ve percin acmak
oldukca zor oluyor cunku modeli dikkatli tutup kuvvetli destek alinabilecek pek bir konfigurasyon yok.
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3406.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3407.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3408.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3409.JPG]levburkara2010-01-02 01:50:42
Ben olsam zaten bu kadar uðraþýlan bir modelde canımı fazla sıkmadan bitirmeye uðraþýrdým. Bazı mevcut durumlarda gaz kaçması þu an kapınızı çalıyor olabilir.
Oysa ki bittiğinde çok güzel gözükeceðine inandığım bir maket. {Ne de olsa F-15, hem F-14' ten de güzel :) }
Şaka bir yana hangimiz kusursuz bir maket yapabiliyoruz ki?
Kalıptan kaynaklanan çizgi kaymalarý çoğunlukla kaþýlaþýlabilen bir durum. Ama yaþanýlmayacak bir durum değil.
Bilgi için de teşekkür,
İyi maketler!
Arka yataylarýn oturduğu yüzeyi de elden geçirmeniz durumunda oldukça tatminkar bir tesviye seviyesine ulaşmış olacak model. Eğer arka yatalarý yere paralel yapacaksanız arký kısmı ellemenize gerek bile yok, yalnızca ön kısmındaki yukarı doðrý zikzak yapan bölüme ince bir kat macun işinizi çözecektir.
Öte yandan Arkutun dediği gibi gaz kaçması gibi bir durum oluyorsa direkt bitirin yoksa bitmiyor bu tip projeler uzadıkça.
Ben de ici bos silindirik styrene aldim bugun. Sizin top agizina yaptiginiz gibi yapmaya caliscagim. Sizinki oldukca temiz olmus. Bu arada sizin modeldeki percinler (ucagin altinda goruyorum) maketin kendisinde var miydi yoksa siz mi actiniz? Cok duzgun gorunuyorlar.
Modeli bitirecegim. Bir an once boyama asmasina gelmek istiyorum. Az kaldi demek istiyorum ama hep yeni bir sey cikiyor.
O gördüğünüz perçinler modelin kendisinden, kaybolan detaylar haricinde ekstra perçin işine girmedim kitte.
Silindirin aplikasyonu konusunda kendi yöntemimi anlatayım fikir vermesi açısından. Radius'u kurtaran bir boruyu önce içten yuvarlak profilli eğe ile incelttim. Akabinde bu boruyu yüksek açıyla kestim. Yuvaya oturtup yapıştırdım ve iyice seðlamlaþtýktan sonra fazlalıklarını bıçakla aldım, son form yedirmesini ise sanding stick ile yaptım.
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3423.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3425.JPG]
Top cikisini da Ufuk Bey'den aldigim tuyoyla styreneden yapmaya calistim ama beceremedim. Ne yapayim diye dusunurken mr hobby macunuyla yapmaya karar verdim. Umarim boyadan sonra uygun gozukur.
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3429.JPG]
On cami da tamiya bantla maskeledim dediginiz gibi. Tamiya liquid cement ile yerine yerlestirdim. Belki biraz macun cekmem gerekebilir.
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3428.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3435.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3438.JPG]
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3439.JPG]
Resimde gordugum bazi arizalari da giderdim sayilir. Simdi boyaya hazirim. Ancak ongolgelendirme yapip yapmama arasinda henuz karar veremedim. Ongolgelendirme iyi olmazsa sonuclarin iyi olmadigini dusunuyorum o yuzden oldukca cekinceliyim. Istegim:
http://www.naritafamily.com/Scalemodel/airplanes/F15Jryu/pho to_gallery.htm
adresindeki gibi olmasi ama bilemiyorum. Sizlerin bir tavsiyesi var mi acaba?...
Tesekkur ederim.
[Harici görsel; otomatik yüklenmez: http://www.naritafamily.com/howto/F15Jryu/IMG_0105.jpg]
Elinizde başka maket varsa onun kanadını vs. bu yöntemle boyayın, beğenirseniz makete uygularsýnýz. Ama şunu da belirteyim;bu işlem biraz zaman alır, bir de maket büyük iyice yorucu olacaktır. Benim de post shade aşamasında bekleyen F-15'im var. Makete harcadığım süreden fazlasını post shade işine harcadım daha yarısı bitmedi, gaz kaçması nedeniyle bekliyor.
Bu tip bir etki için kendi yöntemimi yazayım ki Arkut'la Rahmi de benzer yöntemler kullanmaktadır. Ana rengi ton olarak uygun bir renkle açın. Uygun bir renkten kasıt her rengi açmak için beyaz basın içine söyleminin kısmi olarak yanlış olmasındandır. Aynı husus rengi koyultmak içinde geçerlidir ama o esnada hile yapmaya olanak sağlayan özel boyalar mevcuttur.
Açılmış renkle modeli komple boyayın. Bu aşamadan sonra orjinal rengi açılmış renge aşama aşama ekleyip karışımı inceltip random patterde olarak modele atın.Bu esnada tabancanın yüzeye olan mesafesini de değiştirmeniz boyanın yoğunluğunu etkileyeceği için ton üstüne ton elde edeceksiniz. Her aşamada karışımı inceltmek koyulan tonun yüzeye daha saydam düşmesini sağlayacağı için renkler birbirine yaklaşacaktır. Bu yöntemle belli bölgeleri açık belli bölgeleri koyu bırakma şansınız da olacaktır. Bu ton farkının gerçekçi olması için ise referanslarýnýzý kontrol edin. Fantom'dan örnek vermek gerekirse, gövde arkasının rengi misal her zaman daha solgundur.
Misal;

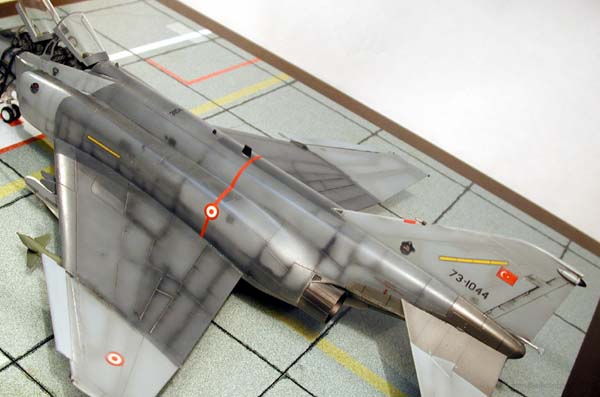

Arkut'un EURO1 48'lik Fantomu;

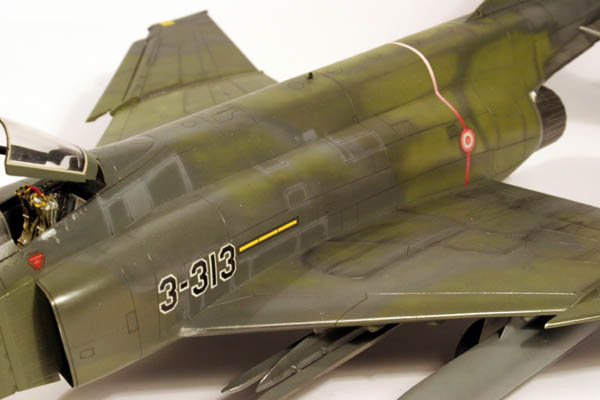

Benim HILL2 F48'lik Fantomum;
Bu altlığı hazırladıktan sonra sıra koyu panel çizgilerini yapmakta. Bu noktada başta bahsettiğim hileye başvurmak olası, o da orjinal rengi koyultmak yerine smoke tarzı bir renkle her panelin çizginin perçinin üzerinden geçmek. Hazır satılan smoke boyalar haricinde parlak verniğe uygun oranda kýzýlkahve ve siyah katarak ta bu boyayı elde etmeniz mümkün. Bu karışımı veya smoke rengini ne kadar inceltirseniz ve buna uygun olarak modele olan mesafeyi düşürür ve basıncı da azaltýrsanýz defalarca aynı çizginin üstünden geçmek suretiyle yukardaki keskinlikte (Naritanýn F15'indeki) hatlar elde etmeniz olası. Son olarak bu hatlardan daha ince olarak uçağın orjinal rengini gene çok inceltip hat keskinliði arttırmak suretiyle tatbikiniz halinde gerekli efekti yakalayabilirsiniz.
Fikrimi sorarsanız bence deneyin. Eğer beğenmezseniz, gölgeleme işlemlerinde kullanacağınız boya çok çok ince olduğu için yüzeyde kalınlık oluþturmayacaktýr. En kötü ihtimal ana boyayı hepsinin üstüne atar, geçersiniz. Gölgeleme, ancak bol pratikle oturan bir yöntem.
Holy Diver2010-01-09 15:06:05
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3445.JPG]
Daha sonra Narita'nin Su-27sinden aldigim bir tuyo ile once Hobby Color H308 ve ince uclu airbursh ile icerde kalan yuzeyleri boyadim (asagida sol parca). Sonra, basinci biraz yukselterek ve airbrushi uzaklastirarak yuzeyin tamamini boyadim (asagida sag parca).
[Harici görsel; otomatik yüklenmez: http://www.andrew.cmu.edu/user/lkara/scalemodeling/2010_hasegawa_48_f15dj/IMG_3447.JPG]
Diger parcalari da bitirince H308'i acarak ve koyulastirarak postshading yapacagim. Zannederim sagdaki parcada ongolgelendirmeyi cok kapattim, siz ne dersiniz? biraz daha belirgin birakabilir miydim?
Maketin ana boyasi atildiktan sonra ilk once detaylarin etrafindan smoke ile gecilmis. Sonra da smoke` un uzerini cok az kapatacak sekilde detaylarin ortasi maskelenmis ve acik kalan detay cizgilerinin uzerine ana renk ya da acik tonu atilmis.
Benzer mantik donanma ucaklarinin eskimesinde de kullaniliyor. Tek farki, smoke` u maskelemeden smoke uzerinden cok ince hat olarak ana rengin uygulanmasi ki gerceginde de yapilan bu aslinda, birlesme yerlerinin uzerini yenoden boyamak.
Ben bu etkiyi VF-1` de yakalamaya calismitim.
Umarim yazdiklarimin bir yarari olur, en azindan ufuk ve Rahmi` nin yazdiklarina ek olur.
Iyi maketler!
