Stingray ile uçuş pratiği ! yaptıktan sonra
Steve Schumatein meşhur F-14ünü yapmaya başladım. F-14 en sevdiğim uçak olduğu için zaten bir takıntı şeklinde var bende, doğal bir seçim oldu.
www.parkjets.com adresinden planlarına ve yapım kılavuzuna erişilebilir. (Başka depron modeller de var)
Önce ön gövdeyi yaparak başladım. Bu tarz konstrüksiyonda ilk denemem olduğu için kusursuz olmadı ama fena da değil. Burunda elimin ayarı kaçmış, (Depron+80 numara zımpara ateşle barut gibi) olması gerekenden biraz daha ince oldu. Bir sonraki modelin bundan edindiğim pratik deneyimle çok daha iyi olacağını tahmin ediyorum.
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/ttt002.jpg] Sonra kanat mekanizmasını yaptım ve bir kanadı kestim.
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/ttt001.jpg] Balsa tozu ne pis bişeymiş arkadaş..
Yaptıkça ara ara fotoğraf eklerim. İtki sistemi olarak 2x 55mm EDF kullanmayı düşünüyorum. Arkadan pervane komik duruyor alette. Çakma jet:D

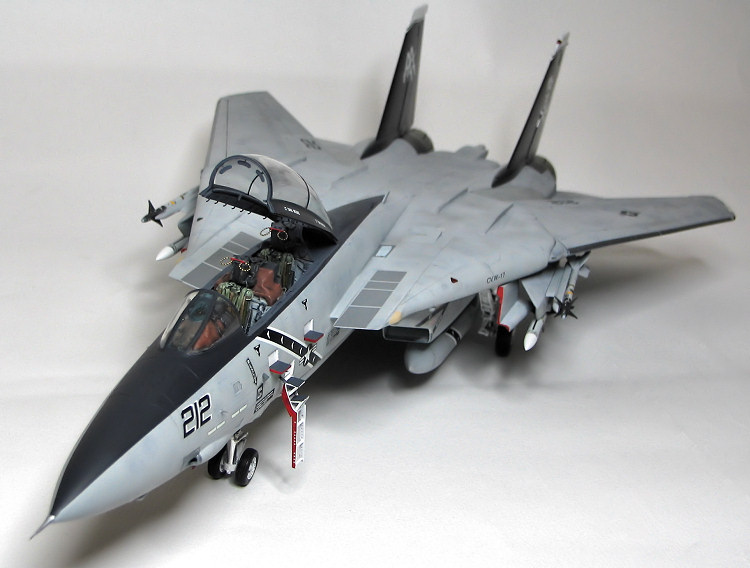

Bu da daha önce yaptığım statik F-14 modeli, tabi bu detay seviyesini yakalayamacaðýz bu modelde, ama --uçuyor mu bunlar-- sorusuna evet diyebileceðiz:P
Kaan üstad kolay gelsin. Bu projeyide mükemmel bir şekilde sonladýracaðýnýza inanıyorum. Uçan tomcat videolarını görmek isteriz. Bu arada sizi umarım ileride yine statik sektöründe görürüz.
2 adet 5.5 edf kullanacaksanız nacizane tavsiyem elevatörlere ve rudderlara (rudder da istiyoruz bu arada :)) hs-65mg ya da 2. seçenek olarak hs-56 servo kullanmanızı tavsiye ederim.
sonucun çok iyi olacağından şüphem yok. uçururken haber vermeniz dileğiyle.
Rudder koymayacağım. Basitlik en iyisi, zaten gereğinden fazla ağır ve karmaşık olacak. Elevatörlerde ucuza kaçtım(daha doğrusu heryerinde ucuza kaçtım, alıcı hariç) 2 adet hextronik hxt900 servo kullanacağım. Helikopterimde kullanıyorum açıkçası ciddi bir fark yok pahalı servolarla arasında.
Kanatları zımparaladım. Hücum kenarlarında hem alttan hem üstten, firar kernarlarýnda ise sadece üstten daha geniş bir şekilde zımparalayınca çok hoş bir airfoil elde ediliyor. Karbon boru, kontraplak ve deprondan oluşan kanatları 5dk epoksi ile yapıştırdım, kururken eðrilmesin diye yağlı kağıdın arasında kitap altına koydum. Tabii ki uygun kitabı seçmeyi ihmal etmeden :)
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/puff002.jpg]
Aynı şekilde yatay ve dikey stabilizeleri kesip hazırladım. Dikeylerin zımparası yapılacak sadece. Arka gövde ve motor bölümlerini yapmak için EDF'lerin gelmesini bekliyorum. EDF'lerin sığması için duruma göre ölçülerde oynamalar gerekebilir çünkü
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/puff001.jpg]
Kanat mekanizması tamamlandı, kanatlar zımparalandı, karbonborularý takıldı, hücum ve finar kenarları koli bantı ile kaplandı. Mekanizma meleğe benziyor :)
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/puff007.jpg]
Kanatların yakından görünüşü
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/puff006.jpg]
Yatay ve dikey stabilizatörler aynı şekilde hazırlandı
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/puff008.jpg]
Motor bölmelerinin yapılmasına başlandı
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/puff009.jpg]
Bu da çalışma ortamýmýn içler acısı hali, 1.8x1.8m L şeklindeki tezgahta çalışmak için 20cmx30cm'lik bir alan kaldı, artık temizlik yapmak lazım:D
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/puff005.jpg]
Cihazın son durumu budur:
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/f14001.jpg]
Kanat mekanizmasýna yakın plan
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/f14002.jpg] Servo yavaþlatýcýsý çalışmadı, ben de rudder'a bağladım kanadı:lol:
Elektronik aksam da hazır
[Harici görsel; otomatik yüklenmez: http://i20.photobucket.com/albums/b228/KaanX/f14003.jpg]
Dirençle servo yavaşlamaz :)
Emekler uçup gitmiyor, kumandanýn rudder kanalı ile flap düğmesini custom mix yaptım, bu mix'i açıp kapamayı da landing gear düğmesine bağladım.
Yani şöyle bir durum oluştu:
-landing gear dðmesi açık+flap açık->kanatlar tam açık
landing gear açık+flap kapalı->kanatlar tam kapalı
landing gear kapalı->kanatlar ortada
ayrıca rudder çubuğu ile de ara pozisyonlar geçici olarak alınabiliyor.
Tek dezavantajı düğmeleri açıp kapatınca kanatlar birden açılıp kapanacak, yavaş yavaş değil. Servo yavaþlatýcýsý o iþ içindi ama nedense benim kumanda ile uyumsuz çıktı galiba.
Maalesef elimden çıkması ile yere çakılması bir oldu. Meğer EDF'lerden biri çalışmıyormuş (evde çalışıyordu). 5-10 metre falan uçabildi gariban :)
Böylece uçuş öncesi kontrolün ne kadar önemli olduğunu görmüş olduk. Tamier edip tekrar deneyeceğim ama bir motor ölü, önce yenisinin gelmesi lazım.
